Vávula Esférica Bidada

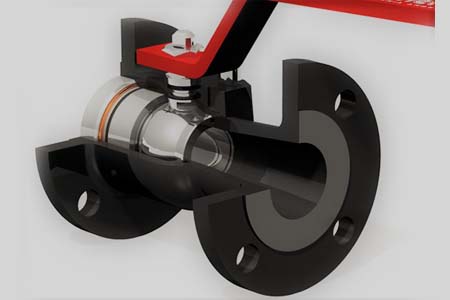

Vávula Esférica Bridada Paso Reducido

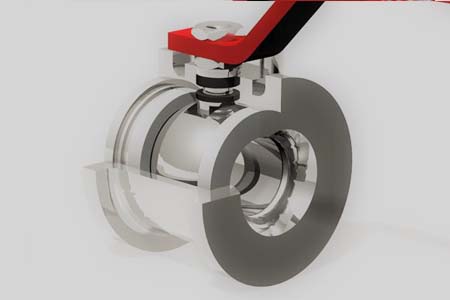

Vávula Esférica Entre Bridas

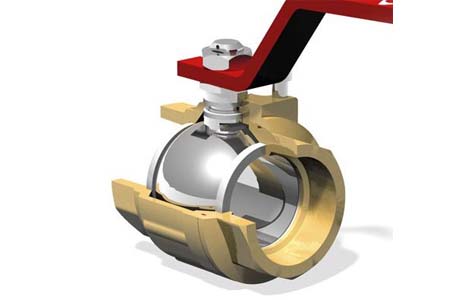

Vávula Esférica Partes Bronce

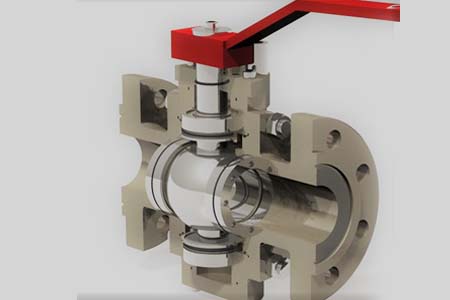

Vávula Esférica Bridada Paso Total

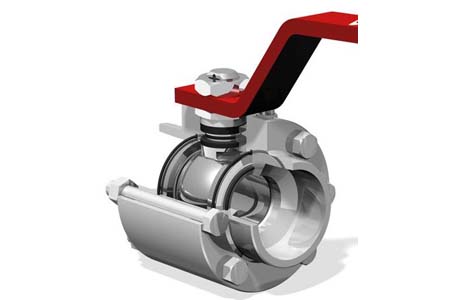

Vávula Esférica Tres Partes Inoxidable
• Cuerpo y tapón roscados y sellados. • Sello doble en vástago con tuerca inferior para ajuste. • Para fluidos con temperaturas por encima de los 80°C los asientos de polímero en contención metálica permiten una altísima performance de la válvula triplicando la vida útil con respecto a otras válvulas. • Cuerpo y Tapón forjados en ASTM A105. Diametro Nominal 1⁄4” a 2” Pasaje Reducido en 2” - Total Normas de Diseño BS 5351 - ASME B1.20.1 - BS 21 Extremos Roscados NPT - BSPT - BSP Materiales Externos ACERO AL CARBONO Materiales Internos Acero al Carbono, Acero Inoxidable Operación Palanca
• Cuerpo y tapón roscados y sellados. • Vástago inexpulsable. • Sello doble en vástago con tuerca inferior para ajuste. • Bajo costo de adquisición y máximos beneficios. • Modelo de bronce de 1/2″ a 2″ aprobado por BVG • (Boreau Veritas Gas) y ENARGAS (Ente Nacional Regulador del Gas de Argentina) para ser usada en redes de baja presión. Diametro Nominal 1⁄4” a 4” Bronce - 1⁄2” a 2” Acero Inoxidable Pasaje Reducido- Total Normas de Diseño BS 5351 - ASME B1.20.1 - BS 21 - NAG 212 Extremos Roscados NPT - BSPT - BSP Materiales Externos Acero Inoxidable, Bronce Materiales Internos Acero Inoxidable, Bronce Operación Palanca
• Cuerpo y tapas abulonados entre sí. • Vástago inexpulsable y esfera flotante. • Sello doble en vástago con tuerca inferior para ajuste. • La válvula puede desarmarse en tres partes permitiendo no desmontar los extremos para poder reemplazar los internos ubicados en el cuerpo central. • Para fluidos con temperaturas por encima de los 80°C los asientos de polímero en contención metálica permiten una altísima performance de la válvula triplicando la vida útil con respecto a otras válvulas. • Forjadas hasta 21⁄2” PR. Diametro Nominal 1⁄4” a 6” Pasaje Reducido- Total Normas de Diseño BS 5351 - ASME B1.20.1 - BS 21 Series 31 a 70 Bar Extremos Roscados NPT - BSPT - BSP Materiales Externos Bronce Materiales Internos Acero al Carbono, Acero Inoxidable, Bronce Operación Palanca, Actuador Eléctrico o Neumático (Simple/Efecto / Doble Efecto)
• Cuerpo y tapa unidos mediante espárragos y tuercas. • Vástago inexpulsable. • Sello doble en vástago con tuerca inferior para ajuste. • Esfera flotante / guiada. • Para fluidos con temperaturas por encima de los 80°C los asientos de polímero en contención metálica permiten una altísima performance de la válvula triplicando la vida útil con respecto a otras válvulas. CARACTERISTICAS TÉCNICAS Diámetro Nominal 1 1⁄2” a 3” Pasaje Reducido- Total Normas de Diseño ASME 16.34 - ASME B1.20.1 - BS 21 - BS 5351 Series ASME 900 / 1500 Extremos Roscados NPT, BSPT, BSP, API LP Materiales Externos Acero al Carbono, Acero Inoxidable Materiales Internos Acero al Carbono, Acero Inoxidable Operación Palanca, Actuador Eléctrico o Neumático (Simple Efecto /Doble Efecto), Reductor a Sin fin y Corona
• El diseño sólido y eficiente de esta válvula se encuentra validado por las exigencias de los ensayos específicos que aseguran la estanqueidad del producto de alta presión. • Ensayos de acuerdo de acuerdo a las Normas API 6D, • API 598 y ASME B16.34 con presiones de 621 Bar para la serie ASME 2500 y 372 Bar para la serie ASME 1500. • La palanca reforzada permite una altísima frecuencia de operación asegurando un torque constante y una estanqueidad evitando posibles pérdidas por el vástago. CARACTERISTICAS TÉCNICAS Diametro Nominal 1⁄4” a 4” Pasaje Reducido - Total Normas de Diseño ASME B16.34 - ASME B1.20.1 - BS 21 Series ASME 1500 / 2500 Extremos Roscados NPT, BSPT, BSP / Para soldar SW, BW Extendidos para soldar SW, BW
Diametro Nominal 2”, 3“ y 4” Pasaje Reducido Series ASME 150 / 300 Materiales Externos Acero al Carbono, Acero Inoxidable Materiales Internos Acero al Carbono, Acero Inoxidable Operación Palanca, Actuador Eléctrico o Neumático (Simple Efecto / Doble Efecto)
Diametro Nominal 1⁄2” a 8” Pasaje Reducido - Total Normas de Diseño API 6D - ASME 16.34 - ASME 16.5 - ASME 16.10 - Series ASME 600 / 900 / 1500 Extremos Roscados: NPT, BSPT, BSP / Para soldar: SW - BW Bridados: RF, RJ, FF Materiales Acero al Carbono, Acero Inoxidable Operación Palanca, Actuador Eléctrico o Neumático (SimpleEfecto / Doble Efecto), Reductor a Sin fin y Corona
Diametro Nominal ½” a 16” Pasaje Total Normas de Diseño API 6D - ASME 16.34 - ASME 16.5 - ASME 16.10 ISO 10497 (API 6FA) - MSS SP6 Series ASME 150 / 300 / 600 Extremos Bridados RF, RJ Materiales Externos Acero al Carbono, Acero Inoxidable, Bronce Materiales Internos Acero al Carbono, Acero Inoxidable Operación Palanca, Actuador Eléctrico o Neumático (SimpleEfecto / Doble Efecto), Reductor a Sin fin y Corona
Diámetro Nominal 1¼” a 16” Pasaje Reducido Normas de Diseño API 6D - ASME 16.34 - ASME 16.5 - ASME 16.10 ISO 10497 (API 6FA) - MSS SP6 Series ASME 150 / 300 / 600 Extremos Bridados RF, RJ Materiales Externos Acero al Carbono, Acero Inoxidable, Bronce Materiales Internos Acero al Carbono, Acero Inoxidable Operación Palanca, Actuador Eléctrico o Neumático (Simple Efecto / Doble Efecto), Reductor a Sin fin y Corona
• Diseño que permite dirigir de manera acertada la circulación del fluido en distintas operaciones como por ejemplo desvío, recirculación, mezclado, dosificación. Diametro Nominal Tres Partes 1⁄4" a 4" Bridada de Paso Reducido 1⁄2" a 8" Alta Presión 1⁄2" a 4" Pasaje Tres Partes y Alta Presión: Reducido - Total Bridada de Paso Reducido: Reducido Series Tres Partes: STD 70 BAR / BS 800 Alta Presion: ASME 1500 / 2500 Bridad de Paso Reducido: ASME 150 / 300 / 600 Extremos Roscados: NPT, BSPT, BSP / Para soldar: SW - BW Bridados: RF, RJ, FF Materiales Acero al Carbono, Acero Inoxidable, Bronce OperaciónPalanca, Actuador Eléctrico o Neumático (SimpleEfecto / Doble Efecto), Reductor a Sin fin y Corona. Palanca Reforzada
